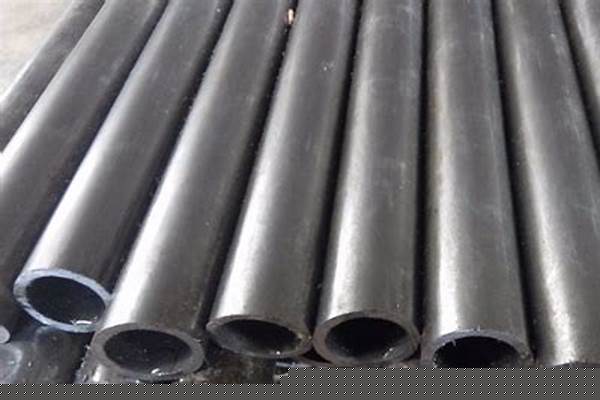

dn25無縫鋼管/a_dn25無縫鋼管a系列尺寸

今天，我將與大家共同探討dn25無縫鋼管/a的今日更新，希望我的介紹能為有需要的朋友提供一些參考和建議。

文章目錄列表:

1.無縫鋼管公稱直徑與外徑對照表？

無縫鋼管公稱直徑與外徑對照表？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外徑108，它的公稱直徑是100；再比如φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

參考資料：

百度百科—公稱直徑

DN與的區別(公稱直徑和外徑區別)\x0d\1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管）　它與英制單位的對應關系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　 寸二管：1又1/4英寸：DN32；\x0d\　 寸半管：1又1/2英寸：DN40；\x0d\　 兩寸管：2英寸：DN50；\x0d\　 三寸管：3英寸：DN80（很多地方也標為DN75）；\x0d\　 四寸管：4英寸：DN100； \x0d\2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　別外據在現場的實踐經驗：\x0d\　　a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。\x0d\　　b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。\x0d\　　c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。\x0d\3、DN 、De、Dg的區別\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了\x0d\ a、各種管子的不同標注方法：\x0d\　　1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；\x0d\　　2、 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；\x0d\　　4、 塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　b、DN 、De、Dg的關系：\x0d\　　De量的是管道外壁的直徑\x0d\　　DN是De減一半管壁的厚度得的數\x0d\　　Dg一般沒人用\x0d\　　a、管徑應以mm為單位。\x0d\　　b、管徑的表達方式應符合下列規定：\x0d\　　1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；\x0d\　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；\x0d\　　3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；\x0d\　　4、塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。\x0d\　　給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）\x0d\　　塑料管在工程圖上的標示　\x0d\　　公制標示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。例如：外徑63mm的塑料管之公制標示 ( mm dimension size )DN50\x0d\ ISO公制標示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外徑\x0d\ 以De表示 PP管，PE管之管外徑\x0d\ 例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) \x0d\ Da63 對PVC管，ABS管而言

好了，今天關于“dn25無縫鋼管/a”的話題就到這里了。希望大家能夠通過我的講解對“dn25無縫鋼管/a”有更全面、深入的了解，并且能夠在今后的生活中更好地運用所學知識。
